电阻器的高频特性有哪些,电阻器的结构差异

点击:188次 时间:2023-09-18

根据电阻值、结构、尺寸不同,电阻器在高频环境中会带来各种阻抗变化。这样,在高速动作的电路中就会发生意料以外的动作。奋启小编将对电阻器中存在的寄生电容、寄生电感以及它们对电阻器高频特性产生的影响进行简要说明。


电阻器的寄生电容和寄生电感


1、设备的高性能化

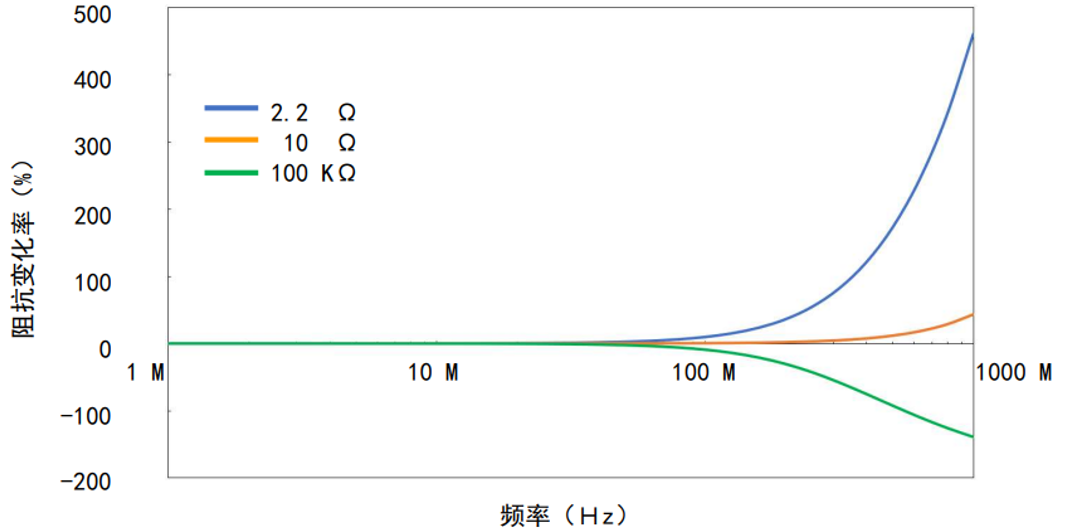

随着汽车、智能手机等各种电子设备的高功能、高性能化在不断地加速。这主要是通过信息处理的高速 化来实现,而支持这种高速化的就是高频特性卓越的电子元件。电阻器较为理想的特性是阻抗性稳定,不因频率而发生变化,但实际上,在高频环境会带来各种各样的阻抗变化。以片式电阻器(0805尺寸)举例频率特殊如下图所示。



本示例中:2.2Ω与100KΩ的电阻产品的阻抗在数10MHz以上的范围表现出与理想特性完全不同的特性。电阻器的高频特性不仅因电阻值,还因电阻器的结构和尺寸而发生变化。在设计高速动作的电路时,需要充分考虑电阻器的高频特性。



2、电阻器的结构差异

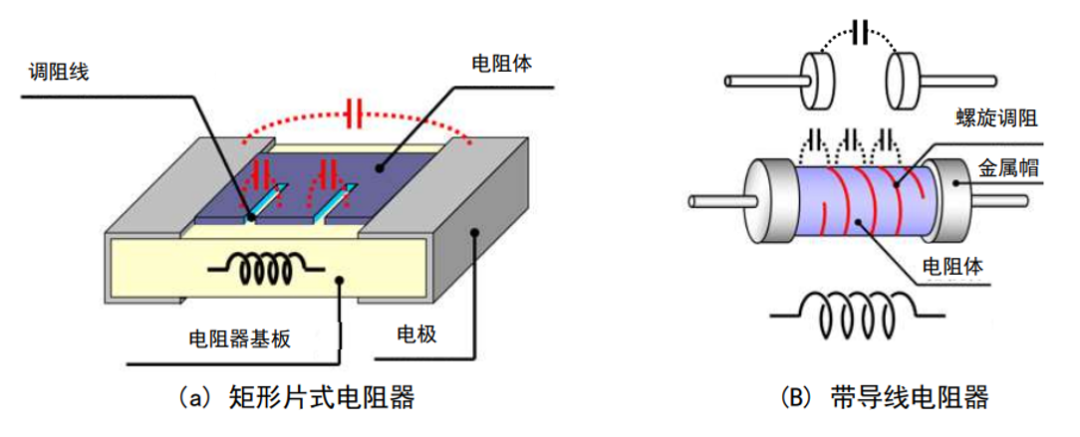

存在因电阻器结构制成的寄生电容和寄生电感。矩形片式电阻器和带导线电阻器的结构如下图所示:



矩形片式电阻器(图(a)),存在与电极以及电阻体的长度相当的电感和电极间以及调阻线长度之间的电容。引线电阻器(图(b))时,存在与电阻体及导线的长度相当的电感和金属帽间及调阻线间的电容。尤其是电阻体的电感,会因为螺旋调阻形成线圈而变为较大的值。因电阻器的结构而制成的电容和电感,称为寄生电容和寄生电感。

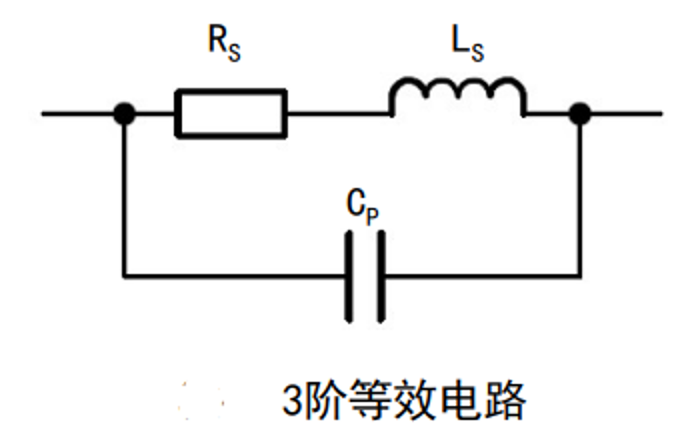

3、电阻器的等效电路    在电路设计中,为了考虑电阻器中寄生电容、寄生电感的影响,有效的方法是将它们作为等效电路 表现出来。一般使用如下图中所示的3阶等效电路。




4、总结    影响电阻器在电路中寄生电感与电容的因素:


但除了电阻器,印刷电路板线路图中也存在寄生电容和寄生电感,其值比电阻器的CP、LS还要大, 所以会影响到电路动作。因此,高频环境的特性需要考虑整个电路而非元器件单体。在高频环境使用电阻器时,要通过实际电路板、来充分地确认装置的电路动作。
