贴片电阻的种类你都知道吗？贴片电阻的共同特性

贴片电阻是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿和高温， 温度系数小。可大大节约电路空间成本，使设计更精细化。其种类丰富多样，用途也很广泛，下面奋启科技小编就为大家介绍下几类常用的贴片电阻吧！

一、薄膜电阻

1、产品特性先进的薄膜技术

极高公差精度（士0.01%）

极低温度系数（±1PPM）

阻值范围广（1Ω-3MΩ）

小体积（最小0201）

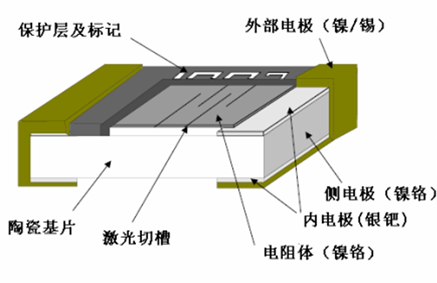

2、产品结构图

3、应用领域

汽车电子：信息娱乐系统

工业电子：能量管理、测试控制、转向技术、传感器、电源转换器、桥式和精密放大器

消费类电子：打印机、笔记本电脑、液晶显示、手机、手机充电器、蓝牙模块、无线上网卡、数码相机、医疗设备、仪表仪器

通讯电子：卫星定位系统、GPS

二、防硫化电阻

1、产品特性•   采用高品质的厚膜制程

•   具有抗硫化性能

•   电性能稳定，可靠性高

•   适合于回流焊或波峰焊接

•   符合ROHS指令, 无卤

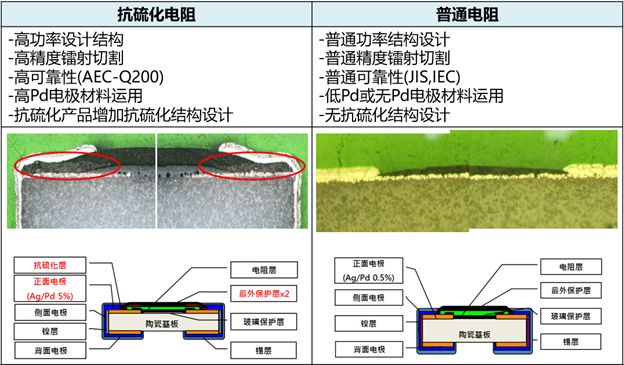

2、抗硫化电阻和普通电阻设计上的区别

3、应用领域•   汽车电子

•   各种工业控制装置及工业电源

•   医疗设备、服务器、门禁系统、空压设备、空调机

•   户外LED广告屏

三、合金电阻

1、产品介绍合金电阻作为电流载体，低阻值，高精密，低温度系数，耐较高的脉冲电流，大功率等特点阻值精准，温度稳定性，产品的安全性，稳定性明显高于普通的陶瓷电阻。同时金属的导热性强也是一大优势。高导热材质可大幅降低电路板上的散热面积,特别是在电源以及其它相关产品的应用中，瞬间的冲击电流，短路电流或脉冲电流产生时，合金当作首选作为电流介质来检测电流

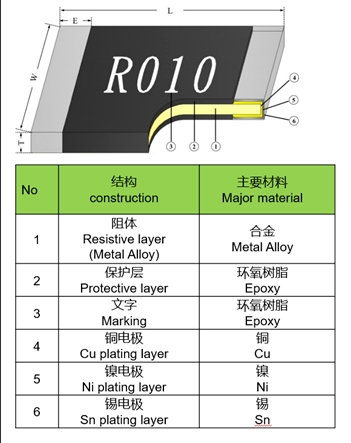

2、产品结构

3、应用领域主要应用于电子烟、工业用监控设备仪表、电源供应器、适配器(PD功率传输)、车充、快充移动电源、电动工具、真空吸尘器、无人机、扭扭车/独轮车、动力电池、笔记本(电池保护板)、扫地机器人、LED 投影机、家电(马达控制板)、LED车灯(电源控制板)、变频马达(马达控制板)、服务器(电源控制板)等

四、抗浪涌电阻

1、产品特性  •  高可靠性和稳定性

  •  优秀的耐压及耐脉冲击性能

  •  适用于回流焊、波峰焊

  •  符合JIS C 5201要求

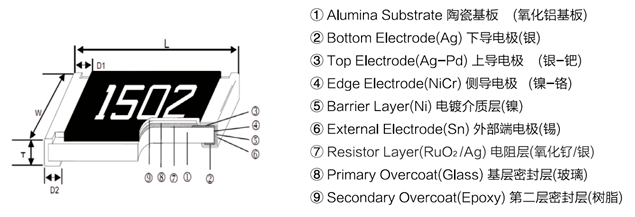

2、产品结构设计

3、应用领域

 • 电源供应器，诊断设备

 • 工业控制，液晶视频监视器

 • 电机控制和线路，供电设备

 • 便携式电池充电器，医疗器械

 • 仪表（测试/测量），电路保护装置

五、车规电阻

1、产品特性

•   优越的抗硫化

 •   优越的抗浪涌电压特性

 •   适合波峰焊与回流焊

 •  用于汽车，符合AEC-Q200相关条款

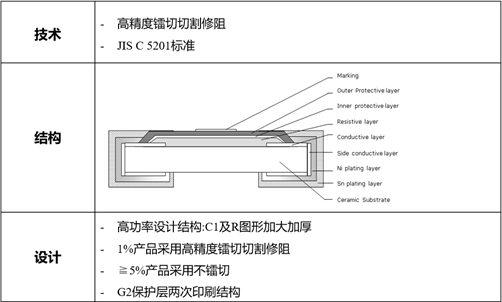

2、产品结构图

3、应用领域车用电阻能够运用的范围很广，应用于不涉及中控系统和安全有直接相关的部分。如车内蓝牙，音响部分、喇叭、自动车窗、自动后视镜部分、汽车后车厢开关系统、尾灯、尾气排放、乘客车厢电子系统部分

贴片电阻的共同特性：

体积小，重量轻

适应再流焊与波峰焊

电性能稳定，可靠性高

机械强度高、高频特性优越

装配成本低，并与自动装贴设备匹配

贴片电阻种类繁多，性能也不同，所以在选择时一定要找到合适的电阻！
